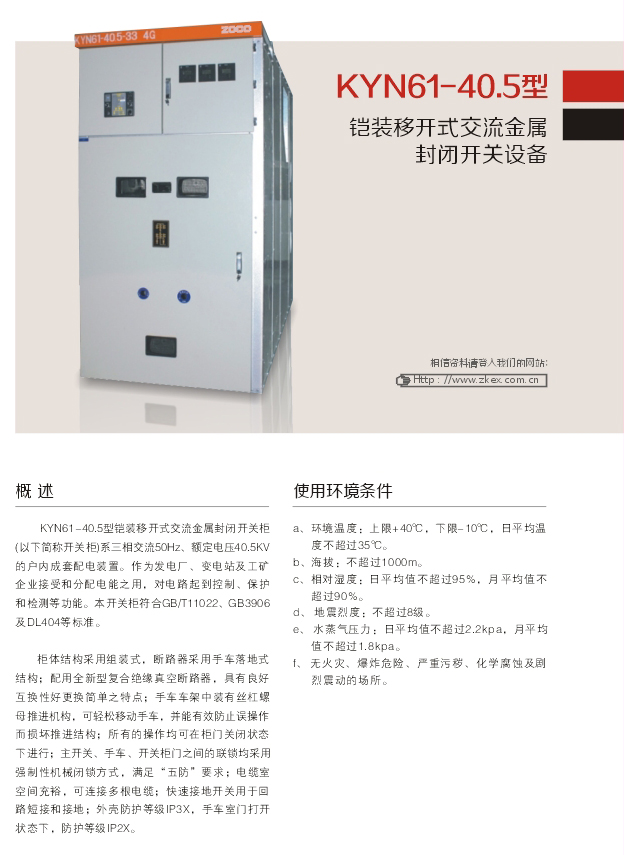

KYN61-40.5型铠装移开式交流金属封闭开关设备

KYN61-40.5型铠装移开式交流金属封闭开关设备

特点:

KYN61-40.5型铠装移开式交流金属封闭开关柜(以下简称开关柜)系三相交流5CHz、额定电压40.5KV的户内成套配电装置。作为发电厂、变电站及工矿企业接受和分配电能之用,对电路起到控制、保护和检测等功能。本开关柜符合GB/T11022、GB3906及DL404等标准。

详情介绍

高低压成套开关柜:KYN61-40.5型铠装移开式交流金属封闭开关设备

柜体结构采用组装式,断路器采用手车落地式结构;配用全新型复合绝缘真空断路器,具有良好互换性好更换简单之特点:手车车架中装有丝杠螺母推进机构,可轻松移动手车,并能有x防止误操作而损坏推进结构;所有的操作均可在柜门关闭状态.下进行;主开关、手车、开关柜门之间的联锁均采用强制性机械闭锁方式,满足“五防” 要求;电缆室空间充裕,可连接多根电缆;快速接地开关用于回路短接和接地;外壳防护等级IP3X,手车室门打开状态下,防护等级IP2X。


使用环境条件:

1.环境温度:上限+40C,下限- 10C,日平均温度不超过35°C。

2.海拔:不超过1000m。

3.水蒸气压力:日平均值不超过2.2kpa,月平均.值不超过1.8kpa。

4.无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。

5.相对湿度:日平均值不超过95%,月平均值不超过90%。

6.地震烈度:不超过8级。


外壳与隔板

开关柜的外壳和隔板是用敷铝锌板或冷轧钢板经数控机床加工和折弯后栓接而成。因此装配好的开关柜能保证结构尺寸的统一性。 开关柜被隔为断路器室、主母线室、电缆室和继电器仪表室,各部分以接地的金属隔板分隔。

高低压成套开关柜的结构:

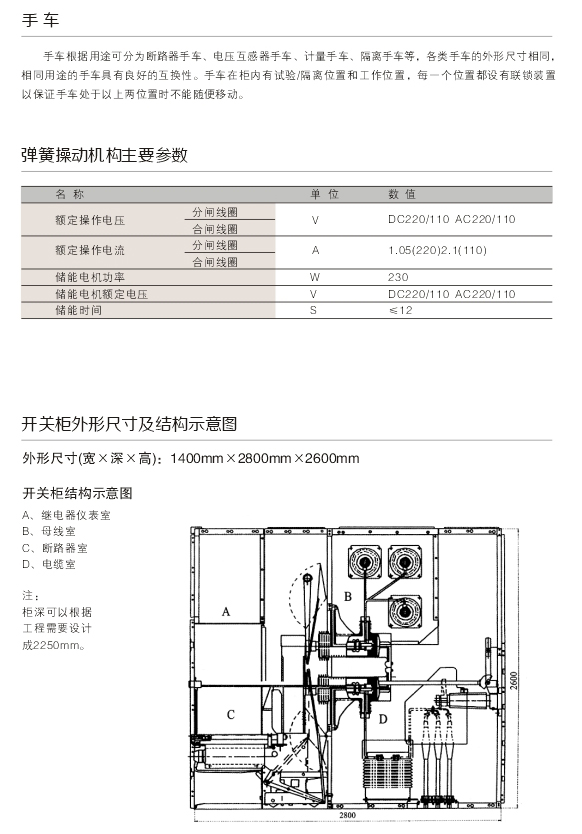

开关柜按GB3906和IEC298中铠装金属封闭开关设备标准而设计。整体由柜体和可抽出部分(手车)两部分组成。柜体结构为组装式。用螺栓栓接组合成型。用金属隔板将开关柜内部分隔为断路器室、主母线室、电缆室和继电器仪表室。外壳防护等级达到IP3X,各隔室间防护等级为IP2X,并且所有金属结构件可靠接地.主回路系统的各隔室有独立排气的压力释放通道。
