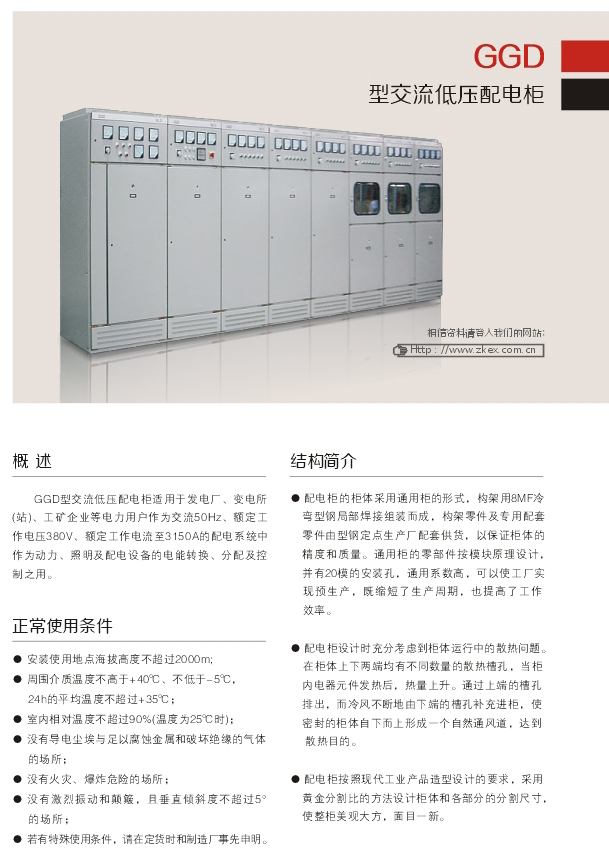

GGD型交流低压配电柜

高低压成套开关柜型号：GGD型

GGD型交流低压配电柜的结构简介

1.配电柜的柜体采用通用柜的形式，构架用8MF冷弯型钢局部焊接组装而成，构架零件及专用配套零件由型钢定点生产厂配套供货，以保证柜体的精度和质量。通用柜的零部件按模块原理设计，并有20模的安装孔，通用系数高，可以使工厂实现预生产，既缩短了生产周期，也提高了工作效率。

2.配电柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升。通过上端的槽孔排出，而冷风不断地由下端的槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热目的。

3.配电柜按照现代工业产品造型设计的要求，高低压成套开关柜采用黄金分割比的方法设计柜体和各部分的分割尺寸.使整柜美观大方，面目一新。
