开关柜的送电及停电操作具体该怎么实现?

2013-07-23 关注次数:

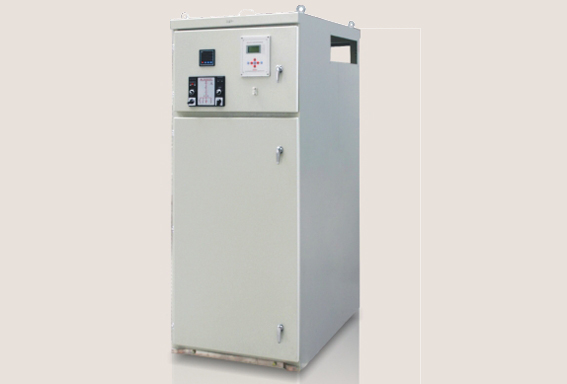

开关柜是一种电设备,外线先进入柜内主控开关,然后进入分控开关,各分路按其需要设置。它在操作过程中应该按照流程来,其步骤介绍如下:


1、送电操作


先装好后封板,再关好前下门;操作接地开关主轴并且使之分闸;用转运车(平台车)将手车(处于分闸状态)推入柜内(试验位置);把二次插头插到静插座上;(试验位置指示器亮);(关好前中门);用手柄将手车从试验位置(分闸状态)推入到工作位置;(工作位置指示器亮, 试验位置指示器灭);合闸断路器手车

2、停电(检修)操作



将断路器手车分闸;用手柄将手车从工作位置(分闸状态)退出到试验位置;(工作位置指示器灭, 试验位置指示器亮);打开前中门;把二次插头拔出静插座;(试验位置指示器灭);用转运车将手车(处于分闸状态)退出柜外;操作接地开关主轴并且使之合闸;打开后封板和前下门


注意:下避雷器手车和中(下)PT手车可以在母线运行时直接拉出柜外。
