高压真空开关柜的结构特点及工作环境介绍

2013-08-02 关注次数:

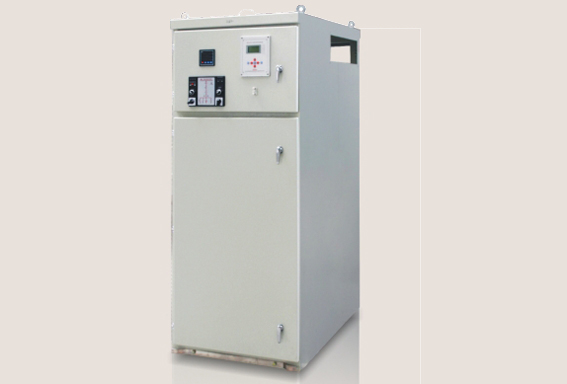

高压真空开关柜采用钢板封闭式结构,电缆从柜底后侧进出,前面上、下门可转角大于90度,监视仪表、信号指示及操作开关均装在上门,上门内侧为二次电气箱,所有继电保护及二次线均布置于箱内,继电器板可转出箱外,维修相当方便,仪表继电器室上、下装有接线端子排,供柜间小母线用。手车室真空断路器置手车室门关后可将手车式真空断路器摇至试验位置(推出)和工作位置,并且门外摇把可进行手动操作。



高压真空开关柜,适用于50Hz, 额定电压6kV,额定工作电流630A及以下电力系统,在矿山井下、井底车场和主要通风巷道机电峒室和其它场所,作为接受、分配电能、动力配电、照明等配电设备使用,并供控制井下抽水泵电动机配电设备使用。
