预装式箱式变电站注意事项

2016-07-05 关注次数:

1箱式变电站为全封闭开关柜,并都装有线路侧接地刀闸,在操作中,如合上接地刀闸时,无法对线路进行验电(电缆进出线:一端电缆头在站外钢管塔上,无法验电;另一端在开关柜内,开关柜为机械闭锁,在未合上接地刀闸前不能打开开关柜门,也无法验电)。如果在开关柜前面板上装设三相带电显示器,就可监测线路带电情况。 (2)箱式变电站的10kV开关柜内相对狭小,有检修、试验工作时需拆开开关柜后的箱板,一是固定螺栓较多,拆卸不方便,拆卸几次后有的螺栓会出现"滑丝"现象;二是开关柜的后箱板排列紧密,距离较近,容易误拆、误入。如果把箱后的箱板改为活动的箱门,加装与线路侧接地开关的闭锁,只有合上接地开关后,才能打开后箱门。 (3)在箱式变电站中,35kV和10kV变电箱体只有一扇门,安全通道没有第二出口,如有异常情况不利于人员撤离,应该在箱体现有门的对称侧再安装一扇门。

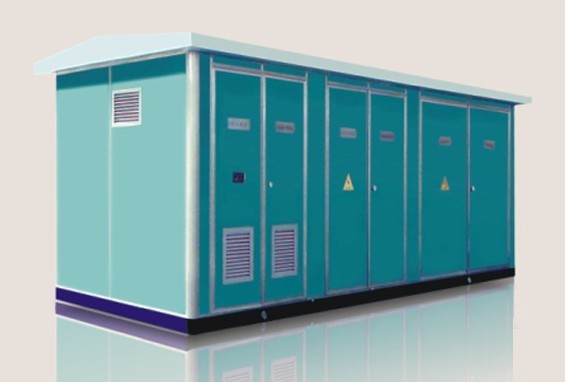

箱式变电站分为预装式或非预装式(现场安装)式,预装式变电站是将中压配电网末端变电站预先在工厂内制造装配,包括变压器、高压开关设备和控制设备、低压开关设备和控制设备、内部接线(电缆、母排等)、计量、补偿、避雷器等辅助设备,配置在一个公用的外壳或一组外壳内,并按相应标准通过了型式试验的一种成套变电站(简称箱变或预装式变电站.而箱式变电站除预装式外,还包括一些箱体部分尺寸过大或现场运输条件较差无法整体运输并预装的变电站,这些箱式变电站可以采用分体设计、运输再到现场完成组成的方式。或者可以采用模块化,现场完成拼装的方式等。
