讲解矿用一般型开关柜的配置和安装要点

2018-11-13 关注次数:

讲解矿用一般型开关柜的配置和安装要点,矿用一般型开关柜是的主要配置,柜内可装设高压电器、测量仪表、保护装置和辅助装置等,可接受和分配电力,以便启动和保护大型交流电机。矿用一般型开关柜的安装程序一般分为基础预埋、立柜、柜内接线、柜内外的清扫与调试、空载试运行。电气施工员要熟悉常见基础颈埋的方式,掌握高压开关柜安装工程的施工安装要点、施工方法和技术要求。

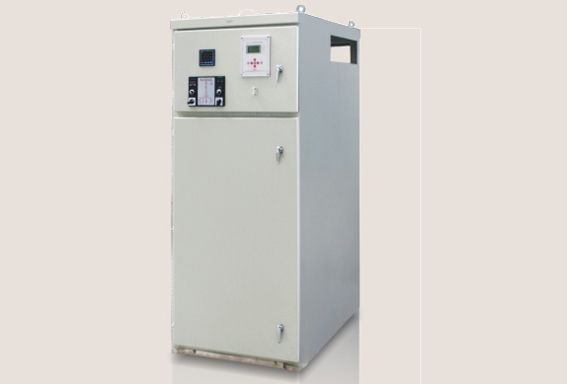

矿用一般型开关柜柜体前上部大门可以安装各种测量仪表、控制元件以及继电器等,金属隔离门装在一次设备与二次设备间,门上装有机械联锁装置。一次元件与主母线间有隔板,隔离开关操作手柄装在柜前左侧面板上,打开带有观察窗的右下门即可检修油断路器和下隔离开关,在上隔离开关前部装有金属遮板。
